Segue abaixo alguns detalhes de montagem e funcionamento da válvula de ar adicional usado nas injeções D e K jetronic. Essa válvulas permitem maior entrada de ar na mistura quando o carro está frio, fazendo com que a rotação suba até que o carro atinja a temperatura habitual de trabalho.

Quando novas, essas válvulas devem fazer o bloqueio de ar quando a temperatura dá água atinge valores entre 60 e 70 graus, fechando completamente o sistema. A partir daí, o ar que passa para a mistura é somente a quantidade necessária para o regime. Por isso os motores devem ser regulados para ralenti na situação quente, ou seja, já sem ar adicional passando por essa válvula.

Acontece que com idade, essa válvula começa a acumular sujeira, tipo resíduo de óleo e poeira fina, fazendo com que o percurso do êmbolo fique mais difícil e deixando a válvula com funcionamento alterado. Também pode ocorrer defeito no sistema térmico dela, fazendo com que não haja alteração entre estados quente e frio.

Quando o percurso do êmbolo fica prejudicado, normalmente a temperatura de estabilidade de ralenti, ou seja, quando a válvula deve se fechar, começa a ficar mais alta. Nesse caso a rotação permanece alta por muito tempo e se o fluxo de transito estiver livre e com sistema de arrefecimento em estado normal, não se atingirá a rotação ideal de ralenti. Somente após a parada do veículo por uns minutos, é que se consegue que a válvula feche, pois não mais circula água no radiador, fazendo com que a temperatura no sensor térmico suba.


Com o carro quente, teremos uma ralenti com rotação mais baixa, podendo fazer com que o carro morra ao se engatar uma marcha ou ligar o ar condicionado.

. Acontece que quando regulamos o carro para uma ralenti ele deve estar em temperatura normal de trabalho. SE a válvula não está fechando pior completo, teremos rotação mais alta. Ao se compensar esse sobre-giro fechando o ar, estamos também deixando o giro muito baixo se a válvula fechar por completo.

Quando o carro volta a ter circulação livre a temperatura baixa e novamente sobe a rotação.

Tudo isso para explicar a situação que uma válvula pode causar.

Assim sendo, o ideal seria comprar uma válvula nova, de custo alto, hoje beirando os mil reais. Usada, quase sempre voltamos ao ponto de partida.

Então abrimos uma válvula para ver sua construção e possíveis soluções. Infelizmente só tinha o celular para as fotos, na próxima etapa usarei uma câmera.



Válvula de Ar Adicional. Regulagem de Ralenti 04112009021

A foto acima mostra uma válvula serrada para que possamos entende-la


Válvula de Ar Adicional. Regulagem de Ralenti 04112009022

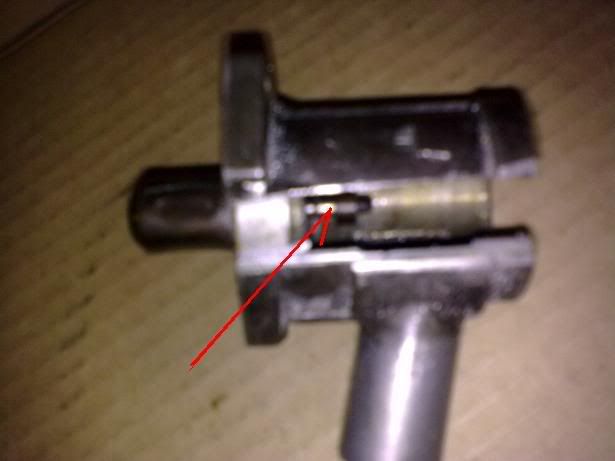

o elemento térmico faz com que o êmbolo se expanda, e esse epurra um prato base, que por sua vez tem que vencer uma mola contrária.

Válvula de Ar Adicional. Regulagem de Ralenti 04112009024

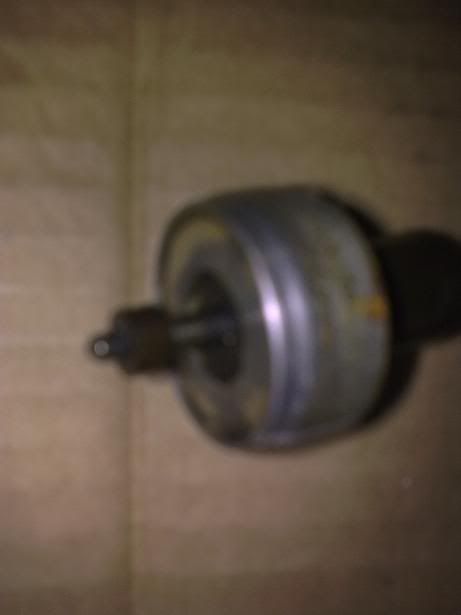

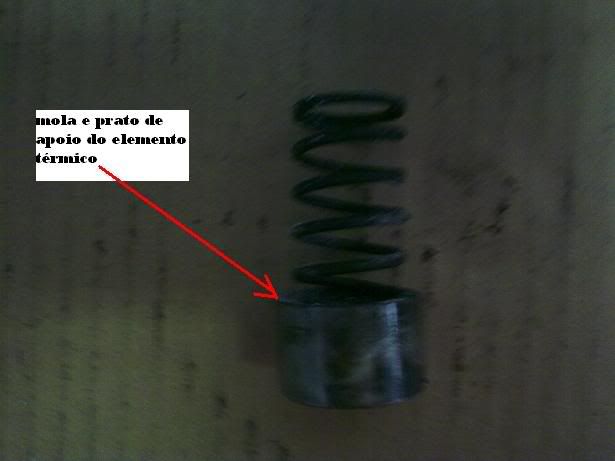

Válvula de Ar Adicional. Regulagem de Ralenti 04112009025

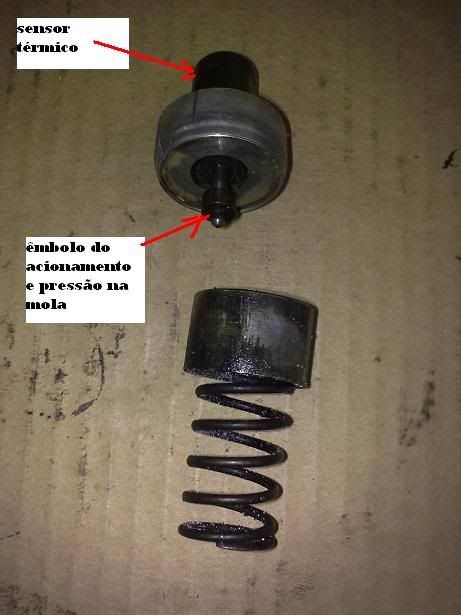

Válvula de Ar Adicional. Regulagem de Ralenti 04112009026





Válvula de Ar Adicional. Regulagem de Ralenti 04112009023

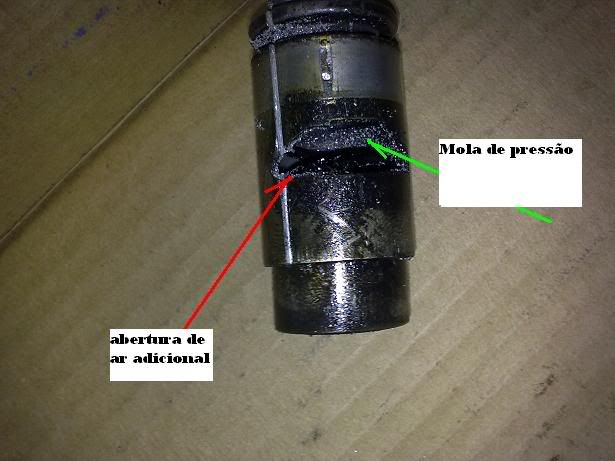

A foto acima mostra que ficam depositados resíduos ao longo do tempo no interior da válvula, que somados ao "cansaço" do elemento térmico, atrapalham o completo deslocamento do êmbolo, não vencendo a mola e permitindo entrada "falsa" de ar.

O ideal é que de tempo em tempos essa válvula fosse retirada e banhada em poleo fino, desengripante para total limpeza. Mas isso só resolve em parte. fica o "cansaço do térmico.

A solução é a abertura e troca da mola por uma com coeficiênte K menor, ou seja, uma do mesmo tamanho mas mais fina, ou com maior espaço entre os elos. A original é de aço, o que dificulta extende-la se cortada.

O elemento térmico de um lado, assim como a tampa do outro lado da válvula são prensados, retirando-se a tampa tudo sai. Aí vai da experiência, paciência e recursos de cada um.


Mas trocando-se a mola, compensa-se o cansaço do termico e atinge-se o fechamento completo com temperaturas mais baixas, em torno de 50/60 graus. Testa-se com um fogão, panela de água e termometro até que se ache a mola ideal.

Estou fazendo uma alteração dessas semana que vem, depois posto como abrir e fechar.
